Rzut parteru - Dom w kosaćcach 33
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
96,91 m² |
100,36 m² |
| 1. |
Wiatrołap |
3,96 |
|
| 2. |
Korytarz |
6,62 |
|
| 3. |
Łazienka |
3,31 |
|
| 4. |
Kotłownia |
3,63 |
|
| 5. |
Łazienka |
4,66 |
|
| 6. |
Pokój |
9,82 |
|
| 7. |
Garderoba |
4,56 |
|
| 8. |
Pokój |
10,72 |
|
| 9. |
Pokój |
9,42 |
|
| 10. |
Salon |
27,76 |
|
| 11. |
Kuchnia |
11,82 |
|
| 12. |
Spiżarnia |
0,63 |
4,08 |
Rzut poddasza - Dom w kosaćcach 33
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
46,30 m² |
84,51 m² |
| 1. |
Strych ocieplony |
6,46 |
13,11 |
| 2. |
Antresola |
15,59 |
28,10 |
| 3. |
Strych ocieplony |
19,62 |
38,67 |
| 4. |
Schody |
4,63 |
|
Przekrój
Sytuacja i obrys
Dom w kosaćcach 33
(113.5 +3.63 +26.08m²)
Wymiary
|
Powierzchnia domu
|
113,50 m² |
|
Powierzchnia kotłowni
|
3,63 m² |
|
Powierzchnia strychu
|
26,08 m² |
|
Powierzchnia zabudowy
|
130,22 m² |
|
Powierzchnia podłóg
|
184,87 m² |
|
Kubatura
|
767,33 m³ |
|
Wysokość
|
6,99 m |
|
Minimalne wymiary działki
|
24,0 x 16,1 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
57 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 244 900,00 zł | |
| Roboty wykończeniowe | 233 300,00 zł | |
| Instalacje wewnętrzne | 65 100,00 zł | |
| Ogółem - całkowity koszt budowy | 608 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 412 560,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 58 000,00 zł | |
| Ogółem - całkowity koszt budowy | 538 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 430 400,00 zł | |

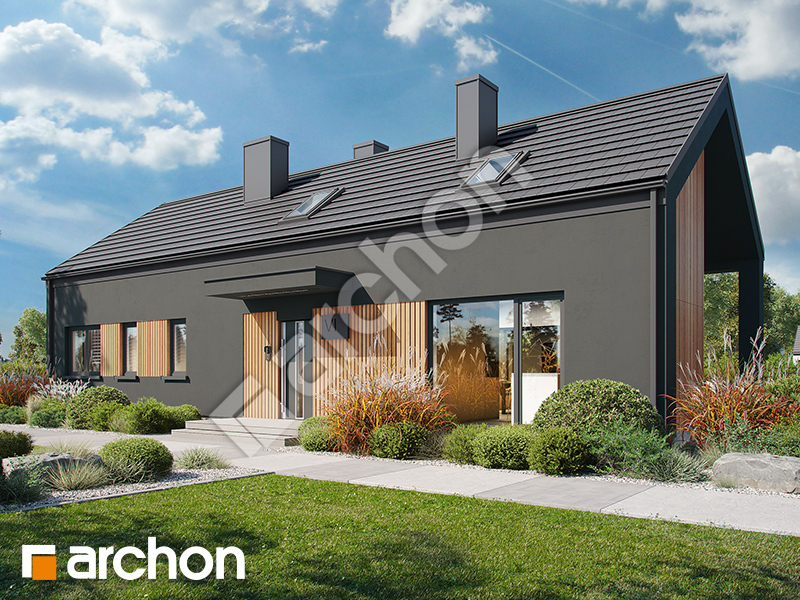

Wizualizacje
Dom w kosaćcach 33

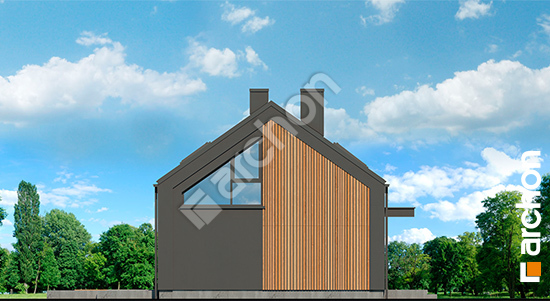

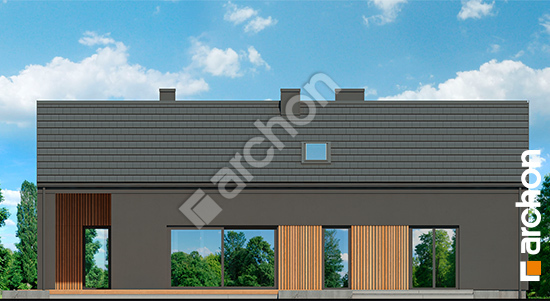

Elewacje
Dom w kosaćcach 33
Wersje projektu
Dom w kosaćcach 33
