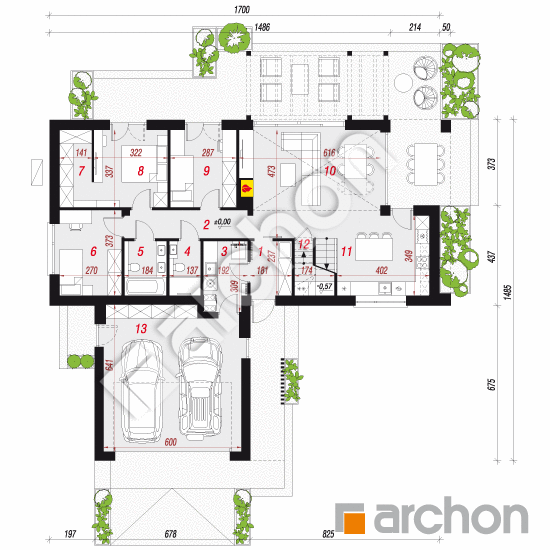

Rzut parteru - Dom w kosaćcach 33 (G2AE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
136,11 m² |
138,18 m² |
| 1. |
Wiatrołap |
4,12 |
|
| 2. |
Korytarz |
6,62 |
|
| 3. |
Kotłownia |
5,54 |
|
| 4. |
Łazienka |
3,10 |
|
| 5. |
Łazienka |
4,19 |
|
| 6. |
Pokój |
9,82 |
|
| 7. |
Garderoba |
4,56 |
|
| 8. |
Pokój |
10,72 |
|
| 9. |
Pokój |
9,42 |
|
| 10. |
Salon + Jadalnia |
27,69 |
|
| 11. |
Kuchnia |
11,93 |
|
| 12. |
Spiżarnia |
1,75 |
3,82 |
| 13. |
Garaż |
36,65 |
|

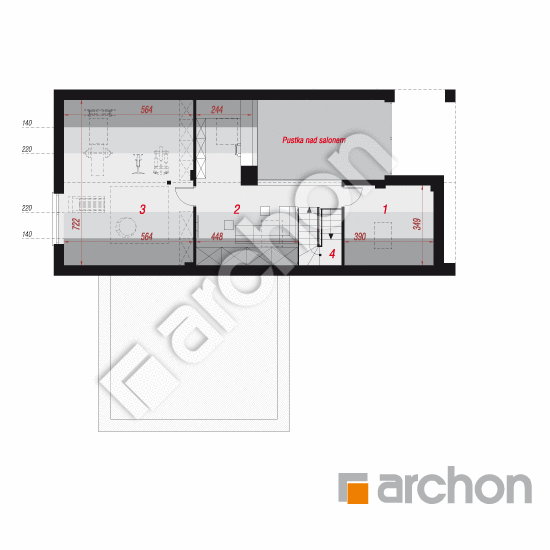

Rzut poddasza - Dom w kosaćcach 33 (G2AE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
45,40 m² |
83,39 m² |
| 1. |
Strych ocieplony |
6,52 |
13,22 |
| 2. |
Antresola |
13,72 |
25,53 |
| 3. |
Strych ocieplony |
20,62 |
40,10 |
| 4. |
Schody |
4,54 |
|

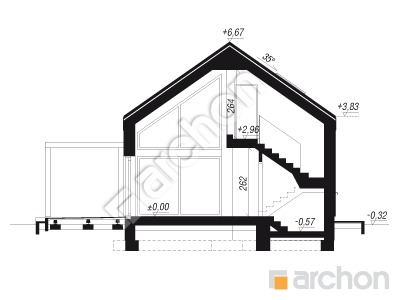

Przekrój

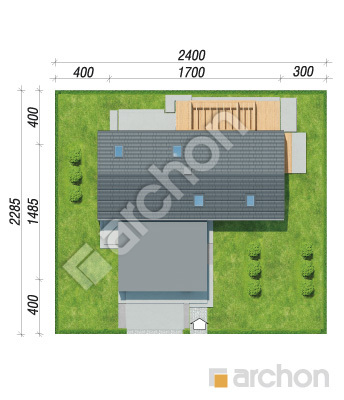

Sytuacja i obrys
Dom w kosaćcach 33 (G2AE) OZE
(112.18 +5.54 +36.65 +27.14m²)
Wymiary
|
Powierzchnia domu
|
112,18 m² |
|
Powierzchnia kotłowni
|
5,54 m² |
|
Powierzchnia garażu
|
36,65 m² |
|
Powierzchnia strychu
|
27,14 m² |
|
Powierzchnia zabudowy
|
176,12 m² |
|
Powierzchnia podłóg
|
221,57 m² |
|
Kubatura
|
885,24 m³ |
|
Wysokość
|
6,99 m |
|
Minimalne wymiary działki
|
24,0 x 22,85 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
57 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 276 200,00 zł | |
| Roboty wykończeniowe | 287 000,00 zł | |
| Instalacje wewnętrzne | 121 000,00 zł | |
| Ogółem - całkowity koszt budowy | 757 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 522 400,00 zł | |
Wizualizacje
Dom w kosaćcach 33 (G2AE) OZE

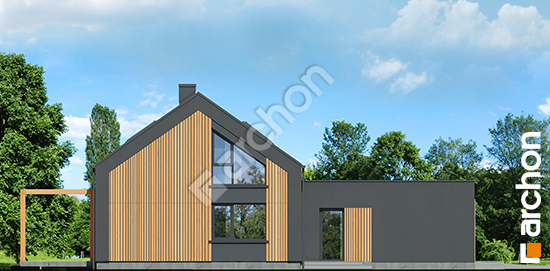

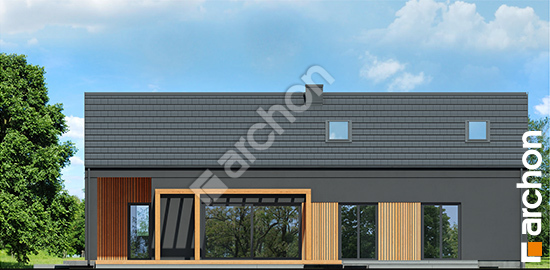

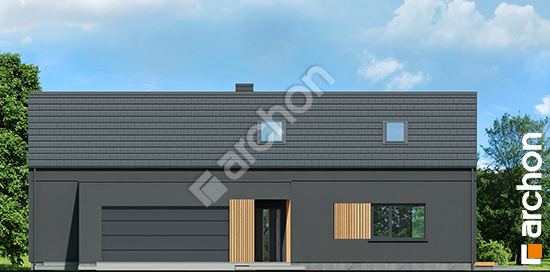

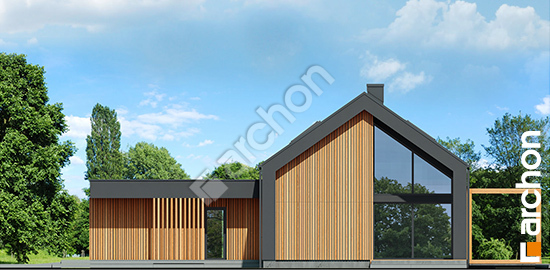

Elewacje
Dom w kosaćcach 33 (G2AE) OZE
Wersje projektu
Dom w kosaćcach 33 (G2AE) OZE
